Szablon chirurgiczny 3D do implantów

Projektowanie-szablonow-chirurgicznych-3D

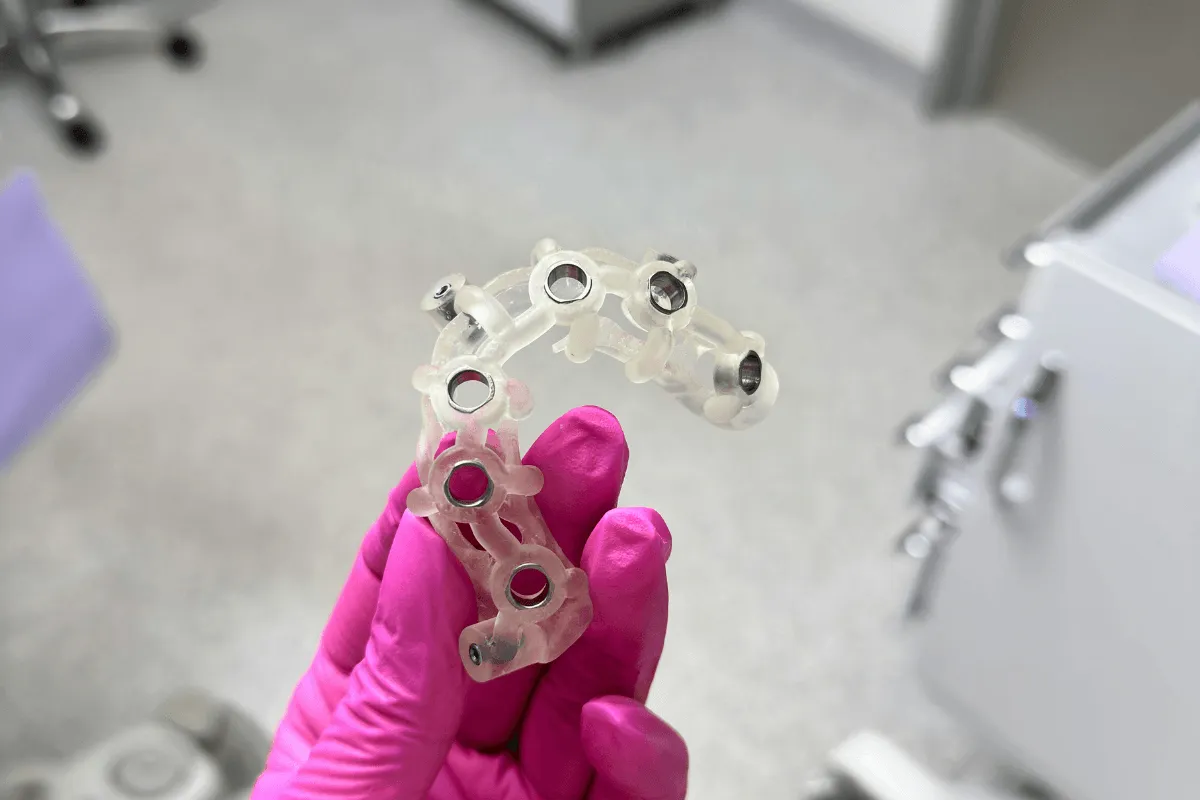

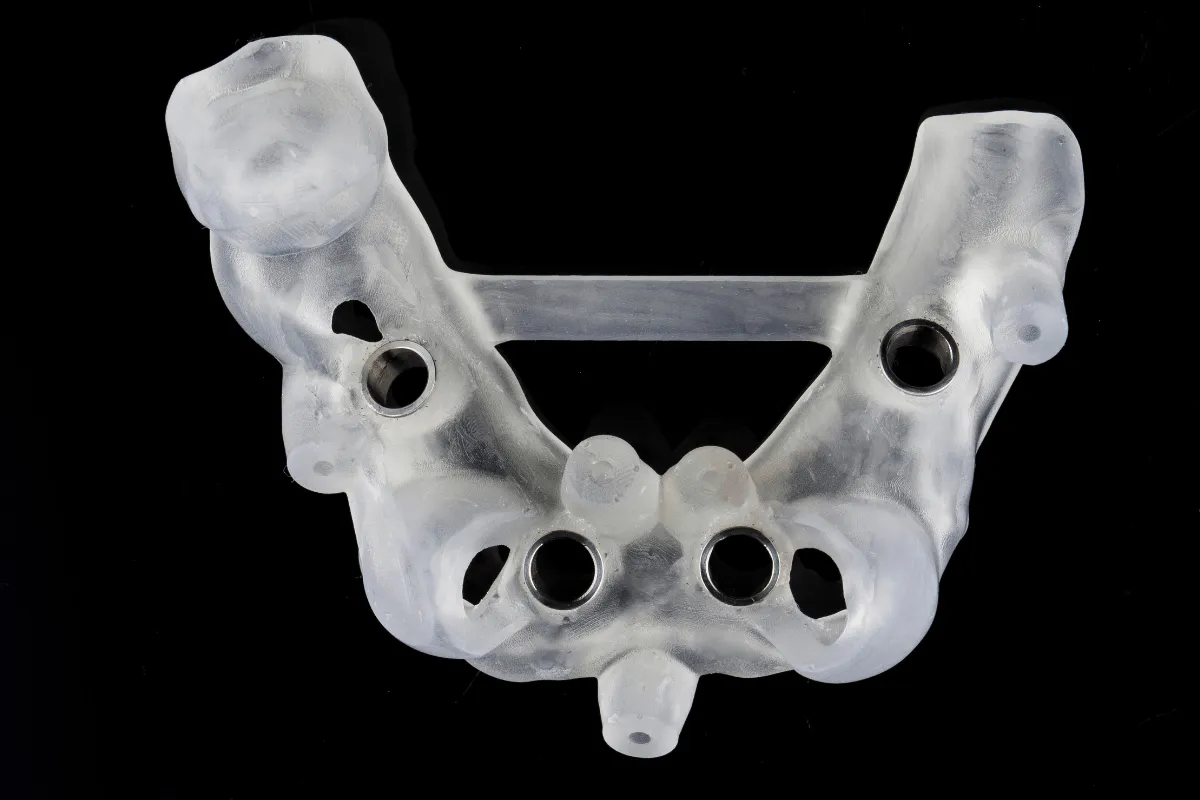

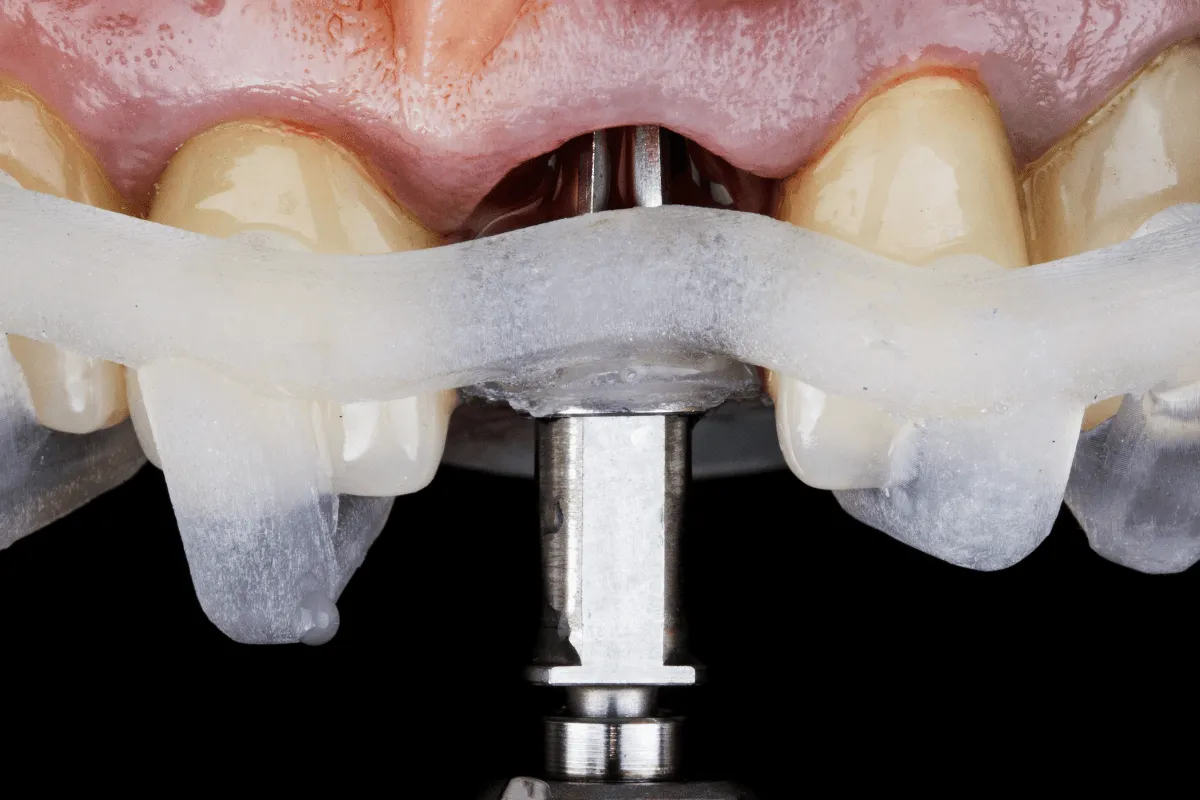

Czym jest szablon chirurgiczny 3D?

Szablon chirurgiczny (prowadnica chirurgiczna) to nakładka wykonana z biokompatybilnego polimeru, precyzyjnie dopasowana do łuku zębowego pacjenta. Zawiera specjalne tuleje prowadzące, które wyznaczają dokładny kąt, głębokość i pozycję wiertła podczas implantacji.

Podczas zabiegu lekarz opiera się na szablonie zamiast oceniać pozycję instrumentów wzrokowo. Każde wiercenie odbywa się zgodnie z wcześniej zatwierdzonym planem - bez improwizacji, bez konieczności weryfikacji śródoperacyjnej.

Szablon jest jednorazowy i dedykowany wyłącznie konkretnemu pacjentowi. Po zabiegu nie jest ponownie wykorzystywany.

Jak powstaje szablon chirurgiczny?

Projektowanie szablonu chirurgicznego 3D to wieloetapowy proces, który integtruje dane diagnostyczne z planem protetyczno-implantologicznym:

‍Etap 1 - pozyskanie danych diagnostycznych Podstawą jest tomografia CBCT i skan wewnątrzustny. Dane z obu badań są nakładane na siebie w oprogramowaniu planowania implantologicznego, tworząc kompletny wirtualny model warunków klinicznych pacjenta.

‍Etap 2 - cyfrowe planowanie pozycji implantów W środowisku 3D wyznaczamy dokładną pozycję, kąt, głębokość i średnicę każdego implantu - z uwzględnieniem anatomii kostnej, przebiegu nerwów, zatok szczękowych i docelowej odbudowy protetycznej. Plan jest weryfikowany pod kątem biomechanicznym i estetycznym.

‍Etap 3 - projektowanie tulei prowadzących Na podstawie zatwierdzonego planu implantacji projektujemy w oprogramowaniu CAD tuleje prowadzące - metalowe lub polimerowe wkładki osadzone w szablonie, które wyznaczają tor wiertła. Średnica tulei jest dobierana do konkretnego systemu implantologicznego.

‍Etap 4 - druk 3D szablonu Gotowy projekt jest eksportowany do drukarki 3D i produkowany z biokompatybilnego żywicy fotoutwardzalnej klasy medycznej. Po wydrukowaniu szablon jest czyszczony, utwardzany i sterylizowany przed zabiegiem.

‍Etap 5 - weryfikacja dopasowania Przed zabiegiem szablon jest przymierzany na modelu pacjenta lub bezpośrednio w jamie ustnej, aby potwierdzić jego stabilność i precyzję dopasowania do łuku zębowego.

Rodzaje szablonów chirurgicznych

W implantologii stosowane są trzy rodzaje szablonów chirurgicznych, różniące się punktem oparcia:

‍Szablon oparty na zębach - opiera się na zachowanych zębach pacjenta. Najstabilniejszy i najdokładniejszy rodzaj prowadnicy. Stosowany w przypadkach częściowego bezzębia, gdy w łuku pozostały zęby sąsiednie.

‍Szablon oparty na dziąśle - stosowany przy całkowitym bezzębiu, gdy nie ma zachowanych zębów jako punktów odniesienia. Wymaga szczególnej precyzji skanowania tkanek miękkich.

‍Szablon oparty na kości - stosowany w specyficznych przypadkach klinicznych, najczęściej przy rozległych rekonstrukcjach z jednoczesną augmentacją kości. Opiera się bezpośrednio na odsłoniętej powierzchni kostnej podczas zabiegu.

W Dental Camp dobór rodzaju szablonu jest elementem indywidualnego planu leczenia - wynika z warunków klinicznych pacjenta, nie z rutyny.

Precyzja szablonu chirurgicznego - co mówią dane?

Badania kliniczne dotyczące dokładności szablonów guided surgery wskazują na odchylenia pozycji implantu od planu rzędu 0,5-1,5 mm na poziomie ramienia implantu i 1,0-2,0 mm na poziomie wierzchołka. Kąt odchylenia od zaplanowanej osi wynosi średnio 2-3 stopnie.

Dla porównania - w implantacji konwencjonalnej (bez szablonu) odchylenia wynoszą wielokrotnie więcej i są trudne do przewidzenia, nawet przy dużym doświadczeniu chirurga.

W praktyce klinicznej różnica ta ma bezpośrednie przełożenie na bezpieczeństwo zabiegu, jakość odbudowy protetycznej i trwałość całej rekonstrukcji.

szablon-chirurgiczny-implanty-zebow-torun

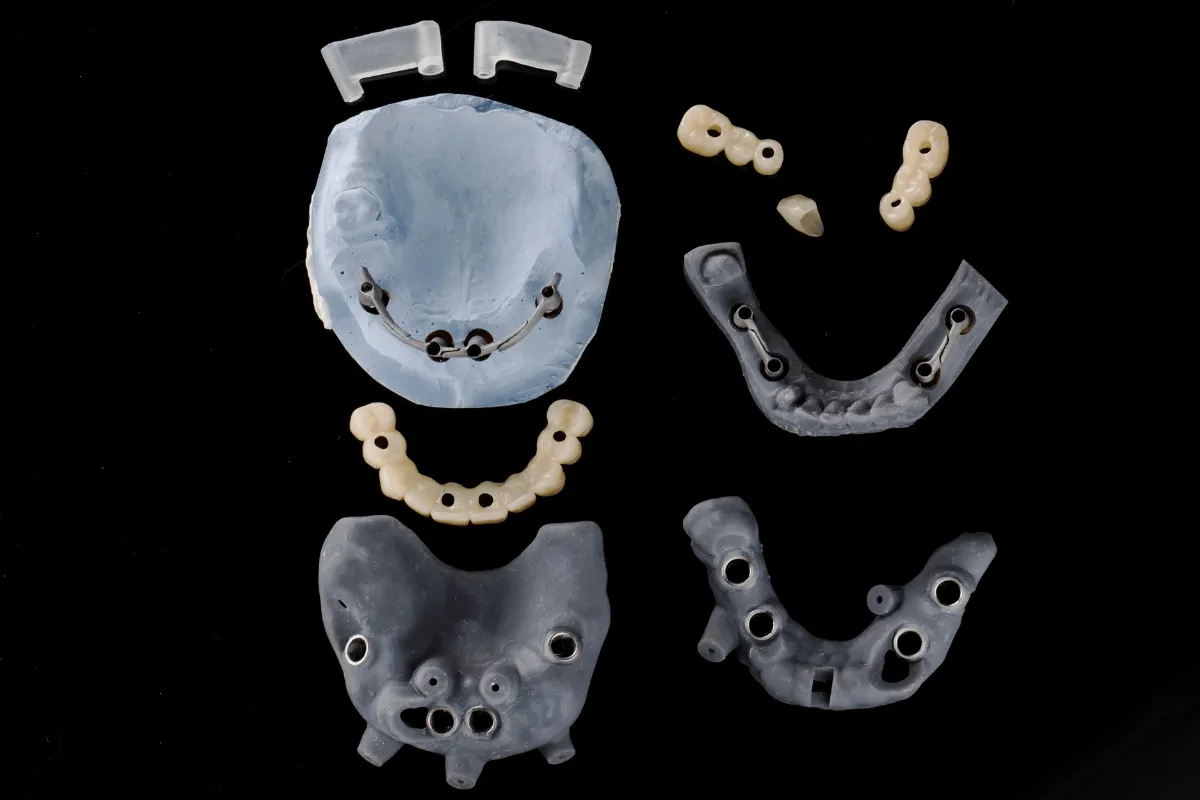

Szablon chirurgiczny, a złożone przypadki implantologiczne

Projektowanie szablonów chirurgicznych 3D ma szczególne znaczenie w przypadkach, gdzie marginesy anatomiczne są wąskie lub planowanie musi uwzględniać wiele implantów jednocześnie:

‍Odbudowa pełnych łuków (All-on-X) - przy wszczepaniu czterech, sześciu lub więcej implantów w jednej sesji szablon zapewnia spójność pozycjonowania całej konstrukcji i eliminuje kumulację błędów wynikających z sekwencyjnego wiercenia bez prowadnicy.

‍Implanty przechylone (tilted) - implanty wszczepiane pod kątem, stosowane przy zaniku kości w odcinku tylnym, wymagają precyzyjnego wyznaczenia osi w 3D. Odchylenie kąta implantu przechylonego ma większy wpływ na odbudowę protetyczną niż w przypadku implantu pionowego.

‍Implantacja w pobliżu kanału żuchwowego - szablon wyznacza bezpieczną głębokość wiercenia, eliminując ryzyko uszkodzenia nerwu zębodołowego dolnego.

‍Implantacja w odcinku tylnym szczęki - precyzyjne prowadzenie wiertła minimalizuje ryzyko perforacji dna zatoki szczękowej.

Cennik

Usługa

Cena

Projektowanie szablonu chirurgicznego 3D

1 000 - 2 000 zł

Cena zależy od liczby implantów i złożoności przypadku. Ostateczna wycena po analizie danych diagnostycznych. Koszt szablonu jest wliczony w całościowy plan leczenia implantologicznego.
